BW Black Pearl Uzatváracie a regulačné klapky

BW Black Pearl sú nákladovo efektívne klapky s rafinovanými detailmi. Drážka v telese umožňuje nižší krútiaci moment a zvyšuje životnosť sedlového krúžku, pretože je menej odtrhávaná od usadenia ako konvenčné sedlové krúžky. Dvojdielny hriadeľ umožňuje vyššie prietoky a malé tlakové straty (pretože disk nemá kontinuálny výrez pre hriadeľ).

Mäkko tesniace motýlikové klapky Black Pearl typ V101W

Prevedenie: Medziprírubové (Wafer)
Svetlosť: DN25-600
Dizajn: EN558 rada 20 (DIN3202-K1)
Materiál: Teleso GG25 alebo GGG40
Platňa: GGG40 (Rilsan) alebo nerez AISI316
Sedlo: EPDM, NBR, Silikon, Viton
Hriadeľ: Nerez AISI316
Príruby: EN1092 PN6/10/16
ANSI B 16.15 trieda 150
Výrobná norma: odpovedajúca API-598 (EN12266-1,2)
Certifikát: EN10204 3.1, CE prehlásenie o zhode podľa PED



Stiahnúť technický list v PDF



Mäkko tesniace motýlikové klapky Black Pearl typ V102L

Prevedenie: Zakončovacie (Lug-Type)
Svetlosť: DN50-600
Dizajn: EN558 rada 20 (DIN3202-K1)
Materiál: Teleso GG25 alebo GGG40
Platňa: GGG40 (Rilsan) alebo nerez AISI316
Sedlo: EPDM, NBR, Silikon, Viton
Hriadeľ: Nerez AISI316
Príruby: EN1092 PN6/10/16
ANSI B 16.15 trieda 150
Výrobná norma: odpovedajúca API-598 (EN12266-1,2)
Certifikát: EN10204 3.1, CE prehlásenie o zhode podľa PED



Stiahnúť technický list v PDF

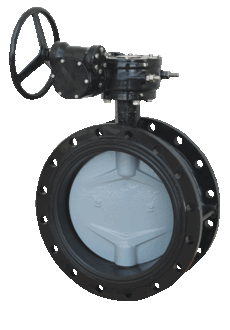

Motýliková klapka s dvojitou prírubou typ V105

Prevedenie: Mäkko tesniaca, vulkanizovaná,  uzatváracia a regulačná motýliková klapka

Pripojenie: Dvojitá príruba podľa EN 1092-1, forma B1, PN 10-16, Δp 16 bar

◦ Vhodné pre svetlosti DN 50 – DN 1200

◦ Gumemné tesnenie je vulkanizované integrálne k telesu klapky, čo redukuje krútiaci moment a predlžuje životnosť.

◦ Rožširuje stavebnú dĺžku a eliminuje použitie prírubových tesnení.

◦ Je zaručená obojstranná tesnosť pri plnom rozdiele tlakov 16 barg

◦ Je určená pre inštaláciu medzi príruby podľa DIN EN 1092-1 PN 10, 16 alebo ANSI 150

◦ Stavebná dĺžka podľa EN 558-1 rada 13

Certifikát: EN10204 3.1, CE prehlásenie o zhode podľa PED



Stiahnúť technický list v PDF
