GEFA Guľové kohúty

GEFA-guľové kohúty je možné použiť pre viacero možných aplikácii. Existujú armatúry pre čisté miestnosti a farmaceutický priemysel potravinársky priemysel, pivovary atď. Vyrábajú sa od svetlosti DN 8 až po DN 150 a začínají  s absolútnym vákuom až do 140 bar. Všade tam, kde sú prepravované kvapaliny, plyny suché média, ktoré majú byť regulované, blokované, alebo kontrolované. To všetko zvládnu Gefa guľové kohúty za prevádzky s každodennou starostlivosťou a zabezpečia spoľahlivú manipuláciu s tokmi médii.

3-kusový guľový kohút DG1

Séria DG1 Typ2 (krátke konce tupého zvaru)

Technické údaje:
Guľový kohút na zváranie, krátke prevedenie, 3-dielne telo, tlaková trieda v závislosti od menovitej veľkosti do PN 125, plávajúca guľa, vákuovo tesný.

Veľkosti: DN 8 - DN 150
Otvor: Plný a redukovaný otvor
Rozmery potrubia: Možno prispôsobiť podľa špecifikácie zákazníka
Montážna príruba: DIN EN ISO 5211
Skúška: DIN EN 12266 P10 P11 P12, tesnosť A

Odvetvia a aplikácie:
Chemický priemysel
Petrochemický priemysel
Technologické zariadenia
Potravinársky priemysel (->aplikácia vo fritovacích systémoch)
Nápojový priemysel



Prospekt v PDF
Štandartná dokumentácia v PDF

Tlak / teplota diagram v PDF



3-kusový guľový kohút DG1L - so schválením pre potraviny

Guľový ventil s potravinárskym schválením EU1935/2004

Séria DG1L (potravinárska verzia)

Technické údaje:
Guľový kohút pre potravinárske aplikácie podľa nariadenia EU1935/2004, EG 10/2011 a FDA. Trojdielne teleso, menovitý tlak v závislosti od menovitej veľkosti do PN125, guľový plávajúci, vákuovo tesný.

Veľkosti: DN 8 - DN 150
Otvor: Plný a redukovaný otvor
Špeciálne vlastnosti: Možno kombinovať so všetkými variantmi pripojenia. Vyčistené, zabalené a označené na použitie v potravinárskych aplikáciách.
Montážna príruba: DIN EN ISO 5211
Skúška: DIN EN 12266 P10 P11 P12, tesnosť A

(->Použitie vo fritovacích systémoch)

Prospekt v PDF
Štandartná dokumentácia v PDF



3-kusový guľový kohút DG1 - 1.4529 Odolný voči korózii

Guľový ventil 1.4529 ODOLNÝ VOČI KORÓZII

Séria DG1 Typ 69 z 1.4529 (zliatina 926), SMO

Technické údaje:
Guľový kohút na použitie v korozívnych médiách (napr. chloridy a zriedené kyseliny). S hodnotou PREN medzi 42 a 47, vhodný pre morskú vodu. Trojdielne teleso, tlaková trieda v závislosti od menovitej veľkosti až do PN 125, plávajúca guľa, vákuovo tesná.

Corrosion resistance

Veľkosti: DN 8 - DN 150
Otvor: Plný a redukovaný otvor
Špeciálne vlastnosti: Možno kombinovať so všetkými variantmi pripojenia.
Montážna príruba: DIN EN ISO 5211
Skúška: DIN EN 12266 P10 P11 P12, tesnosť A



Prospekt v PDF

3-kusový guľový kohút DG1 - s Orbitálnym zváraním

Špecifikácia:

Séria DG1 typ8 (zvarové konce ORBITAL)

Technické údaje:
Guľový kohút na zváranie v procese zvárania ORBITAL, 3-dielne teleso, tlaková trieda v závislosti od menovitej veľkosti do PN 125, plávajúca guľa, vákuovo tesný.

Veľkosti: DN 8 - DN 100
Otvor: Plný otvor
Špeciálne vlastnosti: Na použitie s veľmi čistými médiami
Rozmery potrubia: Možno prispôsobiť podľa špecifikácie zákazníka
Montážna príruba: DIN EN ISO 5211
Skúška: DIN EN 12266 P10 P11 P12, tesnosť A

Odvetvia a aplikácie:
Čipový priemysel
Chemický priemysel
Procesné zariadenia
Potravinársky priemysel (->aplikácia vo fritovacích systémoch)
Ultračisté médiá

Prospekt v PDF
Štandartná dokumentácia v PDF

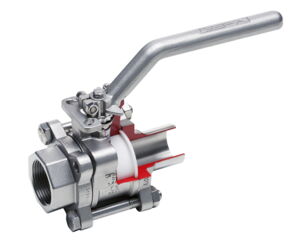

3-kusový guľový kohút DG5 - verzia takmer bez dutín

Séria DG5 (verzia takmer bez dutín)

Technické údaje:
Guľový kohút so sedlovými krúžkami vypĺňajúcimi dutiny, 3-dielne teleso, tlaková trieda v závislosti od menovitej veľkosti do PN 125, plávajúca guľa, vákuovo tesný.

Veľkosti: DN 8 - DN 100
Otvor: Plný a zmenšený otvor
Špeciálne vlastnosti: Na použitie s veľmi čistými médiami
Montážna príruba: DIN EN ISO 5211
Skúška: DIN EN 12266 P10 P11 P12, tesnosť A

(->Použitie vo fritovacích systémoch)



Prospekt v PDF

3-kusový guľový kohút DGH - s výhrevným plášťom

Guľový kohút séria DGH (verzia s vyhrievacím plášťom)

Technické údaje:
Guľový kohút s vykurovacím plášťom pre všetky bežné vykurovacie médiá (tlak pmax = 20 bar), 3-dielne teleso, tlaková trieda v závislosti od menovitej veľkosti do PN 125, plávajúca guľa, vákuovo tesný.

Veľkosti: DN 8 - DN 150
Otvor: Plný a zmenšený otvor
Špeciálne vlastnosti: Možno kombinovať so všetkými druhmi koncových prípojok. Pre konštantné teploty vo vnútri ventilu
Montážna príruba: DIN EN ISO 5211
Skúška: DIN EN 12266 P10 P11 P12, tesnosť A

Odvetvia a aplikácie:
Chemický priemysel
Petrochemický priemysel
Technologické zariadenia
Potravinársky priemysel
Nápojový priemysel

Prospekt v PDF
Štandartná dokumentácia DN 8-50 v PDF

Štandartná dokumentácia DN 80-100 v PDF



2-kusový guľový kohút FG - prírubové pripojenie

Prírubový guľový kohút typ FG DN 15 - 100, PN 10-40

Prírubový guľový kohút typ FG DN 150, PN 16

Technické údaje:

Dvojdielny guľový kohút na inštaláciu medzi príruby podľa DIN EN 1092, tlaková trieda v závislosti od menovitej veľkosti do PN 40, plávajúca guľa, vákuová.

Čelný rozmer: EN 558 línia 27 (DIN 3202-F4), EN 558 línia 1 (DIN 3202F1)
Montážna príruba: DIN EN ISO 5211
Skúška: DIN EN 12266 P10 P11 P12, tesnosť A

Odvetvia a aplikácie:
Chemický priemysel
Petrochemický priemysel
Technologické zariadenia
Potravinársky priemysel
Nápojový priemysel

Prospekt v PDF

Štandartná dokumentácia DN 15-100 v PDF

Štandartná dokumentácia DN 150 v PDF



3-cestný guľový kohút DG3 - 3 cestné prevedenie

Použitie: chemický a petrochemický priemysel , zpracovateľské závody, potravinársky a nápojový priemysel, farmaceutický priemysel
Vŕtanie gule: plný prietok, L-vŕtanie
Svetlosti: 8-50mm
Materiál: 1.4408
Sedlá/Tesnenie: PTFE, R-PTFE, PTFE/Uhlík, Peek, UHMWPE, POM
Hriadeľ: 1.4408
Tlaková trieda: PN64
Certifikát: EN 10204-3.1
Pripojenie: Naváracie, Závitové
Certifikáty (Voliteľné): GOST-R, TA-Luft

Štandartná dokumentácia v PDF
