Kryogénne ventily



Uzatvárací ventil typ 01301

Špecifikácia:

  • Prevedenie: odmastené pre kyslík, s krákym vretenom
  • Pripojenie: - nátrubkové podľa DIN EN 12449, s naletovanou mosadznou rúrkou podľa DIN EN 12449, s naletovanou nerezovou rúrkou podľa DIN EN 10216-5
  • Materiál: Bronz DIN EN CC491K
  • Tesnenie: PTFE/Gráfit
  • Svetlosti: DN 10 - DN 50
  • Max prev. teplota: -196°C do +120°C
  • Doporučená teplota: -60°C do +120°C
  • Test: CE prehlásenie o zhode, Materiálový certifikát
  • Použitie pre: Kryogénne plyny ako napr: kyslík, dusík, kryptón, argón atď.

Stiahnúť technický list v PDF

Uzatvárací ventil typ 01311

Špecifikácia:

  • Prevedenie: odmastené pre kyslík, s dlhým vretenom
  • Pripojenie: nátrubkové podľa DIN EN 12449, s naletovanou mosadznou rúrkou podľa DIN EN 12449, s naletovanou nerezovou rúrkou podľa DIN EN 10216-5
  • Materiál: Bronz DIN EN CC491K
  • Tesnenie: PTFE/Gráfit
  • Svetlosti: DN 10 - DN 50
  • Max prev. teplota: -196°C do +120°C
  • Test: CE prehlásenie o zhode, Materiálový certifikát
  • Použitie pre: Kryogénne plyny ako napr: kyslík, dusík, kryptón, argón atď.



Stiahnúť technický list v PDF

Uzatvárací ventil typ 01331

Špecifikácia:

Kryogénny - plno prietokový ventil, PN50, Teleso z ušľachtilej ocele, nadstavbová časť z bronzu “live loaded. Upchávkové tesnenie odmastené na kyslík.

  • Výr. číslo 01331.X.000*
  • Výr. číslo 01331.X.500* so spätnou funkciou Krátke naváranie pre rúrky z ušľachtilej ocele podľa DIN EN ISO 1127 alebo ASTM A312
  • Výr. číslo 01331.X.0004
  • Výr. číslo 01331.X.5004 so spätnou funkciou Hrdlo pre rúrky z ušľachtilej ocele podľa DIN EN ISO 1127 alebo ASTM A312

Použitie:

Schválené pre vzdušné plyny a kryogénne skvapalnené plyny ako kyslík, dusík, kryptón, kysličník uhličitý, argón, kysličník dusný, trifluormetán, kysličník uhoľnatý, metán, etán a etylén.



Stiahnúť technický list v PDF

Uzatvárací ventil typ 01321

Špecifikácia:

Kryogénny - plno prietokový ventil, PN50, Teleso z ušľachtilej ocele, nadstavbová časť z bronzu “live loaded” Upchávkové tesnenie “odmastené na kyslík

  • Výr. číslo 01321.X.001* (H=270mm)
  • Výr. číslo 01321.X.002* (H=370mm)
  • Výr. číslo 01321.X.501* (H=270mm) so spätnou funkciou
  • Výr. číslo 01321.X.502* (H=370mm) so spätnou funkciou *Krátke naváranie pre rúrky z ušľachtilej ocele podľa DIN EN ISO 1127 alebo ASTM A312
  • Výr. číslo 01321.X.0014 (H=270)
  • Výr. číslo 01321.X.0024 (H=370)
  • Výr. číslo 01321.X.5014 (H=270) so spätnou funkciou
  • Výr. číslo 01321.X.5024 (H=370) so spätnou funkciou Krátke naváranie pre rúrky z ušľachtilej ocele podľa DIN EN ISO 1127 a ASTM A312
  • Pracovná teplota: -196°C (77K) do +120°C (393K)

Použitie:

Schválené pre vzdušné plyny a kryogénne skvapalnené plyny ako kyslík, dusík, kryptón, kysličník uhličitý, argón, kysličník dusný, trifluormetán, kysličník uhoľnatý, metán, etán a etylén.

Stiahnúť technický list v PDF



Uzatvárací ventil typ 03331

Špecifikácia:

Kryogénny - plno prietokový ventil, PN50 Teleso z ušľachtilej ocele, nadstavbová časť z bronzu live loaded Upchávkové tesnenie odmastené na kyslík

  • Výr. číslo 03331.X.0002
  • Výr. číslo 03331.X.5002 so spätnou funkciou, Pripojenie príruby podľa DIN EN 1092-1 PN40
  • Výr. číslo 03331.X.0003
  • Výr. číslo 03331.X.5003 so spätnou funkciou, Pripojenie príruby podľa ANSI B16.5 class 300
  • Pracovná teplota: -196°C (77K) do +120°C (393K)
  • Odporúčaná teplota: -60°C (213K) do +120°C (393K)

Použitie:

Schválené pre vzdušné plyny a kryogénne skvapalnené plyny ako kyslík, dusík, kryptón, kysličník uhličitý, argón, kysličník dusný, trifluormetán, kysličník uhoľnatý, metán, etán a etylén.

Stiahnúť technický list v PDF

Uzatvárací ventil typ 03321

Špecifikácia:

Kryogénny - plno prietokový ventil, PN50 Teleso z ušľachtilej ocele, nadstavbová časť z bronzu live loaded, Upchávkové tesnenie odmastené na kyslík

  • Výr. číslo 03321.X.0012 (H = 270mm)
  • Výr. číslo 03321.X.0022 (H = 370mm)
  • Výr. číslo 03321.X.5012 (H = 270mm) so spätnou funkciou
  • Výr. číslo 03321.X.5022 (H = 370mm) so spätnou funkciou Pripojenie prírub podľa DIN EN 1092-1 PN40
  • Výr. číslo 03321.X.0013 (H = 270mm)
  • Výr. číslo 03321.X.0023 (H = 370mm)
  • Výr. číslo 03321.X.5013 (H = 270mm) so spätnou funkciou
  • Výr. číslo 03321.X.5023 (H = 370mm) so spätnou funkciou Pripojenie prírub podľa ANSI B16.5 class 300
  • Pracovná teplota: -196°C (77K) do +120°C (393K)

Použitie:

Schválené pre vzdušné plyny a kryogénne skvapalnené plyny ako kyslík, dusík, kryptón, kysličník uhličitý, argón, kysličník dusný, trifluormetán, kysličník uhoľnatý, metán, etán a etylén.

Stiahnúť technický list v PDF

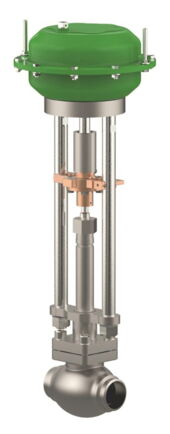

Uzatvárací / Regulačný ventil typ 01343

Špecifikácia:

Kryogénny - plno prietokový ventil s pneumatickým pohonom, PN50 Teleso z bronzu, nadstavbová časť z ušľachtilej ocele. Pohon vzduch otvára, pružina zatvára alebo obrátene live loaded, Upchávkové tesnenie odmastené na kyslík - pohon nie je odmastený na kyslík

  • Výr. číslo 01343.X.001 Krátke naváranie pre rúrky z nerezovej ocele podľa DIN EN ISO 1127 alebo ASTM A312
  • Výr. číslo 01343.X.0014 Nátrubkové pripojenie pre rúrky z nerezovej ocele podľa DIN EN ISO 1127 a ASTM A312

Použitie:

Schválené pre vzdušné plyny a kryogénne skvapalnené plyny ako kyslík, dusík, kryptón, kysličník uhličitý, argón, kysličník dusný, trifluormetán, kysličník uhoľnatý, metán, etán a etylén.

Stiahnúť technický list v PDF



Uzatvárací / Regulačný ventil typ 03343

Špecifikácia:

Kryogénny - plno prietokový ventil s pneumatickým pohonom, PN50 Teleso z bronzu, nadstavbová časť z nerezovej ocele. Pohon vzduch otvára, pružina zatvára alebo obrátene live loaded, Upchávkové tesnenie odmastené na kyslík - pohon nie je odmastený na kyslík

  • Výr. číslo 03343.X.0012 Vstup pre prírubu podľa DIN EN 1092-1 PN40
  • Výr. číslo 03343.X.0013 Vstup pre prírubu podľa ANSI B16.5 class 300

Použitie:

Schválené pre vzdušné plyny a kryogénne skvapalnené plyny ako kyslík, dusík, kryptón, kysličník uhličitý, argón, kysličník dusný, trifluormetán, kysličník uhoľnatý, metán, etán a etylén.

Stiahnúť technický list v PDF



Prepínací ventil typ 06510

Špecifikácia:

Kryogénny premeňovací Guľový kohút z bronzu, PN50 k stavbe dvoch poistných ventilov vyžaduje Berstscheibenanschluss - odmastené na kyslík “

  • Výr. číslo 06510.X.0000 Prípoj vnútorného závitu (G) podľa ISO 7-Rp
  • Výr. číslo 06510.X.6000 Prípoj vnútorného závitu NPTF podľa ANSI B 1.20.1

Použitie:

Schválené pre vzdušné plyny a kryogénne skvapalnené plyny ako kyslík, dusík, kryptón, kysličník uhličitý, argón, kysličník dusný, trifluormetán, kysličník uhoľnatý, metán, etán a etylén.

Stiahnúť technický list v PDF
