Uzatváracie a regulačné ventily - ručné

Uzatváracie a regulačné ventily - ručné

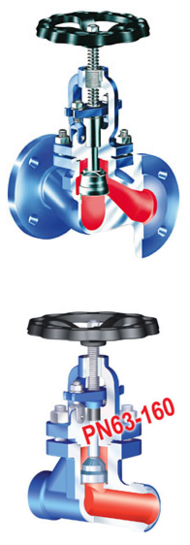

Upchávkový ventil ARI STOBU Fig. 005 / Fig. 006

Špecifikácia:

  • Osvedčená technológia
  • masívna kužeľka z nerezovej ocele
  • masívny hriadeľ z nerezovej ocele
  • masívne sedlá z nerezovej ocele
  • leštený hriadeľ
  • Vysoko pružná upchávka
  • priaznivé Zeta hodnoty
  • púzdro upcháky uchytené skrutkami
  • Regulačná kužeľka so škrtiacou funkciou na požiadanie
  • Kužeľka s mäkkým tesnením na požiadanie
  • Uzamykacie prevedenie na požiadanie
  • Nestúpajúce ovládanie
  • Koncové spínače na požiadanie
  • Skúšobný atest podľa EN 10204 2.2 - za príplatok
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • všetky druhy priemyslu, elektrárne plynárne, parné systémy vykurovacie systémy, klimatizačné systémy, voda, para.
  • Pracovná teplota: od -60°C až do +550°C
  • Pracovný pretlak: DN 15 - 100, max. 160 bar, DN 125 - 500 max. 40 bar
  • Stavebná dĺžka: Podľa EN 558-1 línia 1 (DIN 3202 F1)
  • Pripojenie: DN 15 - 500 Príruby podľa EN 1092-1, PN 16-40, Naváracie
  • Pripojenie: DN 15 - 100 Príruby podľa EN 1092-1, PN 63-160, Naváracie
  • Materiály: Sivá liatina EN JL1040, Očkovaná liatina EN JS1049, Oceľoliatina 1.0619+N, Nerezová oceľ 1.4408, Kovaná oceľ 1.0460, Vysokoteplotná oceľ 1.5415/1.7335 alebo 1.7357

Možné Varianty:

  • kolmé, šikmé, pravouhlé typy ovládania



Stiahnúť technický list v PDF PN 16-40

Stiahnúť technický list v PDF PN 63-160



Vlnovcový ventil ARI FABA PLUS Fig. 046

Špecifikácia:

  • S novým dizajnom veka a strmeňa
  • So zosíleným vlnovcom privareným na vreteno a nie na kužeľku
  • So zapusteným mazacím čapom
  • S jednoduchou montážou koncových spínačov – bez uvolnenia skrutiek veka
  • Spoľahlivé uzatvorenie prostredníctvom „Cut-efektu“ kužeľové prevedenia hrán sediel budú odrezávať nečistoty pri zatváraní.
  • S dvojitou funkciou použitia (taktiež ako uzatvárací spätný ventil s voľnou uzatváraciou alebo regulačnou kužeľkou) – použitím spätnej pružiny je možné ventil namontovať vo všetkých inštalačných polohách
  • Regulačná kužeľka so škrtiacou funkciou na požiadanie
  • Kužeľka s mäkkým tesnením na požiadanie
  • Uzamykacie prevedenie na požiadanie
  • Ovládacie kolo s reťazovým prevodom
  • Nestúpajúce ovládanie
  • Koncové spínače na požiadanie
  • Skúšobný atest podľa EN 10204 2.2 v cene
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • všetky druhy priemyslu, elektrárne plynárne, parné systémy vykurovacie systémy, klimatizačné systémy, voda, para.
  • Pracovná teplota: od-60°C do 450°C
  • Pracovný pretlak: max. 40 bar
  • Stavebná dĺžka: Podľa EN 558-1 línia 1 (DIN 3202 F1)
  • Pripojenie: Príruby podľa EN 1092-1, PN 16-40, Naváracie
  • Svetlosť: DN 15 – 400
  • Materiály: Sivá liatina EN JL1040, Očkovaná liatina EN JS1049, Oceľoliatina 1.0619+N, Nerezová oceľ 1.4408

Možné varianty:

  • kolmé, šikmé, rohové typy ovládania



Stiahnúť technický list v PDF



Regulačný / vyvažovací ventil ARI ASTRA Fig. 020

Špecifikácia:

  • slúži na reguláciu prietoku s mäkkým tesnením do +120°C
  • indikácia pozície ako štandard
  • obmedzovač zdvihu
  • nestúpajúca špindla ovládania
  • bezúdržbové prevedenie
  • mäkko tesniace prevedenie
  • EDD špeciálne tesnenie hriadeľa
  • dvojitý tesniaci mechanizmus
  • digitálny display
  • špeciálne prevedenie: prístroj na sledovanie prietoku pred a za ventilom
  • Skúšobný atest podľa EN 10204 2.2 v cene
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • plynárne, vykurovacie systémy, klimatizačné systémy, voda, para.
  • Pracovná teplota: od-10°C do 120°C (krátkodobo do +130°C)
  • Pracovný pretlak: max. 16 bar
  • Stavebná dĺžka: Podľa EN 558-1 línia 1 (DIN 3202 F1)
  • Pripojenie: Príruby podľa EN 1092-1, PN 16
  • Svetlosť: DN 15 – 400
  • Materiály: Sivá liatina EN JL1040 pre svetlosti DN 15 - 200, Očkovaná liatina EN JS1049 pre svetlosti DN 250 - 400



Stiahnúť technický list v PDF

Regulačný / vyvažovací ventil ARI ASTRA PLUS Fig. 042

Špecifikácia:

  • slúži na reguláciu prietoku s vlnovcovým tesnením do +175°C (DN 15-150)
  • slúži na reguláciu prietoku s vlnovcovým tesnením do +200°C (DN 200-400)
  • indikácia pozície ako štandard
  • obmedzovač zdvihu
  • nestúpajúca špindla ovládania
  • bezúdržbové prevedenie
  • vlnovcom kovovo tesnený ventil
  • testované podľa TA-LUFT
  • digitálny display
  • špeciálne prevedenie: prístroj na sledovanie prietoku pred a za ventilom
  • Skúšobný atest podľa EN 10204 2.2 v cene
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • plynárne, vykurovacie systémy, klimatizačné systémy, voda, para.
  • Pracovná teplota: od-10°C do 175°C pre DN 15 – DN 150, od-10°C do 200°C pre DN 200 – DN 200
  • Pracovný pretlak: max. 16 bar
  • Stavebná dĺžka: Podľa EN 558-1 línia 1 (DIN 3202 F1)
  • Pripojenie: Príruby podľa EN 1092-1, PN 16
  • Svetlosť: DN 15 – 400
  • Materiály: Očkovaná liatina EN JS1049 pre svetlosti DN 15 - 400



Stiahnúť technický list v PDF



Uzatvárací ventil ARI EURO WEDI Fig. 070

Špecifikácia:

  • Absolútne tesné uzatvorenie z dôvodu novej geometrie sedla / kužeľky.
  • bezúdržbové prevedenie
  • dobrá prietoková charakteristika z dôvodu vynikajúcich Zeta hodnôt
  • indikátor pozície ako štandard
  • Kužeľka so škrtiacou funkciou
  • Obmedzovač zdvihu a uzamykacie prevedenie na požiadanie
  • Nestúpajúce ovládanie
  • Dvojitý tesniaci mechanizmus
  • Skúšobný atest podľa EN 10204 2.2 - za príplatok
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • vykurovacie systémy, klimatizačné systémy, voda, studená voda, teplá voda,
  • nevhodné pre média obsahujúce minerálne oleje.
  • Pracovná teplota: od-10°C do 120°C, krátkodobo +130°C
  • Pracovný pretlak: max. 16 bar
  • Pripojenie: Príruby podľa EN 1092-1, forma B1, PN 6 alebo PN 16
  • Stavebná dĺžka: Podľa EN 558-1 línia 1 (DIN 3202 F1), Podľa EN 558-1 línia 14 (DIN 3202 F4)
  • Svetlosť: DN 15 – 200
  • Materiál: Teleso: Sivá liatina EN JL1040, Kužeľka: EPDM



Stiahnúť technický list v PDF



Uzatvárací ventil ARI EURO WEDI Fig. 076

Špecifikácia:

  • Absolútne tesné uzatvorenie z dôvodu novej geometrie sedla / kužeľky.
  • bezúdržbové prevedenie
  • dobrá prietoková charakteristika z dôvodu vynikajúcich Zeta hodnôt
  • indikátor pozície ako štandard
  • Kužeľka so škrtiacou funkciou
  • Obmedzovač zdvihu a uzamykacie prevedenie na požiadanie
  • Nestúpajúce ovládanie
  • Dvojitý tesniaci mechanizmus
  • Skúšobný atest podľa EN 10204 2.2 - za príplatok
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • vykurovacie systémy, klimatizačné systémy, voda, studená voda, teplá voda,
  • nevhodné pre média obsahujúce minerálne oleje.
  • Pracovná teplota: od-10°C do 120°C, krátkodobo +130°C
  • Pracovný pretlak: max. 16 bar
  • Svetlosť: DN 15-50
  • Pripojenie: 2xvnútorný závit ISO 228
  • Stavebná dĺžka: Podľa EN 558-1 línia 14 (DIN 3202 F4)
  • Materiál: Teleso: Sivá liatina EN JL1040, Kužeľka: EPDM



Stiahnúť technický list v PDF



Vlnovcový ventil ARI FABA SUPRA I Fig. 146

Špecifikácia: pre všetky priemyselné použitia

  • So zosíleným vlnovcom privareného do horného dielu telesa ventilu
  • S vysokou bezpečnosťou proti tlakovým rázom (chránený vlnovec)
  • So stabilným vedením kužeľky a vretena (možno použiť aj pri vyšších diferenčných tlakoch)
  • Spoľahlivo tesný s dvojitým tesniacim komorovým tesnením, privareným sedlom
  • Spoľahlivé uzatvorenie prostredníctvom „Cut-efektu“ kužeľové prevedenia hrán sediel budú odrezávať nečistoty pri zatváraní.
  • S voliteľným jednodielnym alebo dvojdielnym vretenom (napr. pre dodatočnú montáž pohonu)
  • So zapusteným mazacím čapom
  • S jednoduchou montážou koncových spínačov – bez uvolnenia skrutiek veka
  • Regulačná kužeľka so škrtiacou funkciou na požiadanie
  • Kužeľka s mäkkým tesnením na požiadanie
  • Uzamykacie prevedenie na požiadanie
  • Ovládacie kolo s reťazovým prevodom
  • Nestúpajúce ovládanie
  • Koncové spínače na požiadanie
  • Skúšobný atest podľa EN 10204 2.2 v cene
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • všetky druhy priemyslu, elektrárne plynárne, parné systémy vykurovacie systémy, klimatizačné systémy, voda, para.
  • Pracovná teplota: od-60°C do 450°C
  • Pracovný pretlak: max. 40 bar
  • Stavebná dĺžka: Podľa EN 558-1 línia 1 (DIN 3202 F1)
  • Pripojenie: Príruby podľa EN 1092-1, PN 16-40, Naváracie
  • Svetlosť: DN 15 – 400
  • Materiály: Oceľoliatina 1.0619+N, Kovaná oceľ 1.0460, Nerezová oceľ 1.4408

Možné varianty:

  • kolmé, šikmé, rohové typy ovládania



Stiahnúť technický list v PDF



Vlnovcový ventil ARI FABA SUPRA C Fig. 146

Špecifikácia: pre chemický priemysel

  • So zosíleným vlnovcom privareného do horného dielu telesa ventilu.
  • Pre produktovody.
  • S vysokou bezpečnosťou proti tlakovým rázom (chránený vlnovec)
  • S dodatočným vedením vretena prostredníctvom válcovej kužeľky
  • Spoľahlivo tesný s dvojitým tesniacim komorovým tesnením
  • Spoľahlivé uzatvorenie prostredníctvom „Cut-efektu“ kužeľové prevedenia hrán sediel budú odrezávať nečistoty pri zatváraní.
  • Tesnosť podľa EN 12266 stupeň priesaku A
  • Spoľahlivo tesný s dvojnásobnou bezpečnostnou upchávkou a privareným sedlom
  • S voliteľným jednodielnym alebo dvojdielnym vretenom (napr. pre dodatočnú montáž pohonu)
  • So zapusteným mazacím čapom
  • S jednoduchou montážou koncových spínačov – bez uvolnenia skrutiek veka
  • Regulačná kužeľka so šktiacou funkciou na požiadanie
  • Kužeľka s mäkkým tesnením na požiadanie
  • Uzamykacie prevedenie na požiadanie
  • Ovládacie kolo s reťazovým prevodom
  • Nestúpajúce ovládanie
  • Koncové spínače na požiadanie
  • Skúšobný atest podľa EN 10204 2.2 v cene
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • všetky druhy priemyslu, elektrárne plynárne, parné systémy vykurovacie systémy, klimatizačné systémy, voda, para.
  • Pracovná teplota: od-60°C do 450°C
  • Pracovný pretlak: max. 40 bar
  • Stavebná dĺžka: Podľa EN 558-1 línia 1 (DIN 3202 F1)
  • Pripojenie: Príruby podľa EN 1092-1, PN 16-40, Naváranie
  • Svetlosť: DN 15 – 400
  • Materiály: Oceľoliatina 1.0619+N, Kovaná oceľ 1.0460, Nerezová oceľ 1.4408

Možné varianty:

  • kolmé, šikmé, rohové typy ovládania



Stiahnúť technický list v PDF
