GEFA Uzatváracie a regulačné klapky

GEFA armatúry je možné použiť pre rôzne aplikácie. K dispozícii sú armatúry pre čisté miestnosti a farmaceutický priemysel, potravinársky priemysel, pivovary a ďalšie. Z menovitej svetlosti DN 8 DN 1200 a začínajú v absolútnom vákuu do 140 bar. Všade tam, kde sa kvapaliny, plyny, pasty, suché médiá prepravujú, zamykajú, kontrolujú a musia byť regulované. Gefa armatúryv prevádzke dennodenne a poskytujú bezpečné a spoľahlivé manipulácie tokov médií.

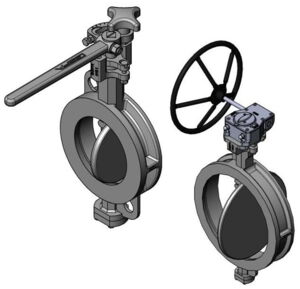

Dvoj-excentrické klapky Wafer typ HG1

Popis:

Vysokovýkonná uzatváracia a regulačná klapka pre kvapalné a plynné médiá.

Možnosti použitia:

Ako armatúry pre priemysel elektrárne, vykurovanie a chladiarenský priemysel; horúce spaliny, zásobníky plynu, parné rozvody, horúca voda a
olej, amoniak, v teplotnom rozhraní až do +450 °C.

Spoľahlivosť

Princíp dvojitej excentricity s férickým tesniacim povrchom k platni dovoľuje ovládanie klapky s minimálnym opotrebením. Vysoký stupeň
tesnosti a nízke krútiace momenty sú garantované.

Bezpečnosť (Nastavenie TA-Luft)

Upchávka hriadeľa: Napätie môže byť zvýšené pod montážnou prírubou, teda upchávka hriadeľa je nastaviteľná bez demontáže ovládania.

Dlhá prevádzková životnosť

Uložený krúžok v telese je schopný chrániť tesnenie od priameho toku média a vedie k odolnosti takým vplyvom ako je erózia alebo abrazia.

Prevedenie:

Medziprírubové - WAFER



Stiahnúť technický list v PDF   Pozrieť video detailov
Stiahnúť prospekt v PDF

Dvoj-excentrické klapky Lug typ HG7

Popis:

Vysokovýkonná uzatváracia a regulačná klapka pre kvapalné a plynné médiá.

Možnosti použitia:

Ako armatúry pre priemysel elektrárne, vykurovanie a chladiarenský priemysel; horúce spaliny, zásobníky plynu, parné rozvody, horúca voda a
olej, amoniak, v teplotnom rozhraní až do +450 °C.

Spoľahlivosť

Princíp dvojitej excentricity s férickým tesniacim povrchom k platni dovoľuje ovládanie klapky s minimálnym opotrebením. Vysoký stupeň
tesnosti a nízke krútiace momenty sú garantované.

Bezpečnosť (Nastavenie TA-Luft)

Upchávka hriadeľa: Napätie môže byť zvýšené pod montážnou prírubou, teda upchávka hriadeľa je nastaviteľná bez demontáže ovládania.

Dlhá prevádzková životnosť

Uložený krúžok v telese je schopný chrániť tesnenie od priameho toku média a vedie k odolnosti takým vplyvom ako je erózia alebo abrazia.

Prevedenie:

Zakončovacie - LUG



Stiahnúť technický list v PDF   Pozrieť video detailov
Stiahnúť prospekt v PDF

Troj-excentrické klapky Wafer/Lug typ HGT

Špecifikácia:

  • TUV certifikované podľa EN ISO 9001
  • Výroba sledovaná TUV WO/TRD 100
  • TA-Luft - Hriadeľové tesnenie na základe normy VDI 2440
  • Firesafe schválené podľa BS 6755, časť 2
  • CE identifikácia podľa bezpečnostných štandardov na základe PED 2014/68/EU

Skúška tlaku:

  • DIN EN 12266-1, P10/P11/P12-A, DIN 3230,T3 - BA/BO-1, DIN3230, T5, T6

Výhody prevedenia:

  • Lamelové tesnenie pozostávajúce z kombinácie nerezová oceľ/grafit umožňuje tesné bezúnikové ukončenie v oboch smeroch tlaku. Tesniaca funkcia je zaručená v celom rozsahu teplôt od -50 °C do +450 °C.
  • Dôsledné vykonávanie stavebných princípov trojexcentra kinematickej štúdie mechanizmu účinku.
  • Tesné ukončenie v oboch smeroch tlaku
  • Polohovanie platne bez trenia v lamelovom sedle
  • Prevádzka bez zasekávania vďaka stabilizácii uhlu osadenia voči tesniacim plochám
  • Tesniaci krúžok/sedlový krúžok pozostávajúci z páru lamiel z nerezovej ocele/uhlíka.
  • Osadenie sedlového krúžku v telese, nie na platni
  • Lamelové sedlo je pri pritekaní média zo strany sťahovacej obruče chránené pred priamym prúdom a tým aj pred opotrebovaním pomocou predradenej sťahovacej obruče.
  • Dodatočné opotrebovanie lamelového tesnenia nie je jednostranné, ako je to bežné pri usporiadaní zväzku lamiel na kotúči.
  • Pružné kovové lamelové tesnenie je pred vložením upínacieho krúžku zafixované, avšak nie silovo spojené.
  • Lamelové tesnenie je plávajúce, automaticky nastaviteľné a vsadené do telesa
  • Cez uzatvárací moment platne klapky je lamelové tesnenie lúčovito ku platni vystredené
  • Pružná deformácia vytvára po obvode objemnú priľnavosť ku lamelovej sade.
  • Tým pádom je dosiahnutá absolútna tesnosť podľa DIN EN 12266-časťl, prietok netesnosťou A pri súčasne dosiahnutých krútiacich momentoch bez zasekávania sa.
  • CE prehlásenie o zhode podľa PED 2014/68/EU, ATEX prehlásenie 94/9/EC
  • Materiálový certifikát podľa EN 10204 3.1 za príplatok

Použitie:

  • pre plynné, tekuté materiály a pary vo všetkých technologických procesoch
  • elektrárne, vykurovanie, chladiarenský priemysel, horúce spaliny, zásobníky plynu, parné rozvody, horúca voda a olej, amoniak, pre všetky odvetia priemyslu
  • prevádzkový pretlak DN 050 - DN 300 - PN 10 - 40, ANSI 150/300
  • prevádzkový pretlak DN 350 - DN 500 - PN 10 - 25, ANSI 150
  • prevádzkový pretlak DN 600 - PN 10 - 16, ANSI 150
  • prevádzková teplota od -40°C do +450°C



Stiahnúť technický list v PDF   Pozrieť video detailov
Stiahnúť prospekt v PDF



Motýlikové klapky potiahnuté PTFE KG6/8 (K16/K18)

Motýlikové klapky potiahnuté PTFE KG6/8 (K16/K18)
Použitie: voda / odpadová voda, stavebníctvo, potravinársky priemysel, chemický / petrochemický priemysel, farmaceutický priemysel, farby, laky, farbivá a iné.
Verzia: KG6 medziprírubová a KG8 ukončovacia (Lug-typ)
Rozsah veľkostí: 50-300mm (K16/18 až do DN 600)
Pripojenie: DIN3202 - K1, EN558 T1 - séria 20
Materiál: GG25, GGG40, GS-C25, 1.4571/1.4408
Sedlo: PTFE, PTFE / uhlík, PFA
Tlaková trieda: PN10/16 (ANSI 150) - Tesnenie pri plnom diferenčnom tlaku do 10 bar v závislosti na teplote
Certifikát: EN 10204 - 3,1 voliteľný
Varianty: vodivé PTFE/uhlík sedlo a uzemnenie (schválené ATEX).
Vlastnosti: Masívne PTFE sedlo (podľa DIN 3354 T5), mŕtvy priestor, min. 3mm PTFE výstelka, TA-Luft, Revolučný automatizačný systém s "Multitops" (mnohé varianty).
Schválenie / certifikácia (čiastočne voliteľné): TA-Luft, FDA, GOST-R



Stiahnúť techický list KG6 v PDF



Stiahnúť techický list K16 v PDF

Motýlikové mäkkotesniace klapky KG9/7 (K19/K17)

Motýlikové mäkkotesniace klapky KG9/7 (K19/K17)
Použitie: voda / odpadové vody, stavebníctvo, potravinársky priemysel, chemický / petrochémie, farby, laky, farbivá práce, okrem iného
Verzia: KG9 medziprírubová a KG7 ukončovacia (Lug-typ)
Rozsah veľkostí: 50-300mm (K19/17 DN500)
Pripojenie: DIN3202 - K1, EN558 T1 - séria 20
Materiál: GG25, GGG40, GS-C25, nerezová oceľ
Sedlo: EPDM, EPDM biela, FPM, NBR, silikón
Tlaková trieda: PN10/16 (ANSI 150)
Certifikát: EN 10204 - 3,1 voliteľný
Špeciálne vlastnosti: vysoká úroveň prevádzkových vlastností (vďaka delenému telesu), vynikajúce ovládanie a regulácia správania procesov bez hysterézie, vynikajúca tesnosť.
(Teleso plne potiahnuté elastomérom so sedlom tvoria multifunkčný tesniaci prvok, ľahko vymenitelný, bezúdržbový, s dlhou životnosťou), revolučný automatizačný systém s "Multitops" (mnohé varianty).
Schválenie / certifikácia (čiastočne voliteľné): FDA, GOST-R



 Stiahnúť technický list v PDF  Pozrieť video demontáže a montáže
Stiahnúť prospekt v PDF

Motýlikové DVGW Klapky KG2/KG4

Motýlikové DVGW Klapky KG2/KG4

Prevedenie: KG2 medziprírubové a KG4 ukončovacie (Lug-typ)
Rozsah veľkostí: 50-300mm
Pripojenie: DIN3202 - K1, EN558 T1 - séria 20
Materiál: GGG40
Sedlo: EPDM (DVGW voda), NBR (DVGW Gas)
Tlaková trieda: PN10/16 (ANSI 150)
Certifikát: EN 10204 - 3,1 voliteľný
Vlastnosti: Bezpečné a spoľahlivé s DVGW pre vodu a plyn, ekonomické vyhotovenie z jedného kusu telesa, revolučný automatizačný systém s "Multitops" (mnohé varianty).
Schválenie / certifikácia (čiastočne voliteľné): DVGW



Stiahnúť technický list v PDF



Mäkkotesniace celonerezové klapky K11

Mäkkotesniace celonerezové klapky K11

Použitie: pre takmer všetky médiá, od použitia kyselín citlivým pre potravinársky a farmaceutický priemysel,
Rozsah veľkostí: 25 150 mm
Pripojenie: DIN3202 - K1, EN558 T1 - séria 20
Materiál: 1.4408
Sedlo: EPDM, EPDM biela, FPM, NBR, silikón
Tlaková trieda: PN10/16 (ANSI 150)
Certifikát: EN 10204 - 3,1 voliteľný
Špeciálne vlastnosti: vysoká úroveň prevádzkových vlastností (dvojdielne teleso), vynikajúce ovládanie a regulácia  procesov bez hysterézie, vynikajúca tesnosť (Teleso plne potiahnuté elastomérom, so sedlovým krúžkom, ako multifunkčný tesniaci prvok, ľahko vymeniteľný, bezúdržbový, s dlhou životnosťou), revolučný automatizačný systém s "Multitops" (mnohé varianty).
Schválenie / certifikácia (čiastočne voliteľné): FDA, GOST-R



Stiahnúť technický list v PDF
